Vamos falar um pouco sobre proporcionadores de linha?

Proporcionadores de linha são equipamentos do tipo Venturi que introduzem concentrado de espuma em um sistema de água pressurizado na dosagem correta.

Proporcionadores de linha também são chamados de edutores e são equipamentos simples e de baixo custo, necessitando de pressões razoavelmente altas para o seu correto funcionamento.

Esses equipamentos não possuem partes móveis e requerem mínima manutenção, podem ser utilizados em sistemas fixos e portáteis e geralmente operam em uma faixa de pressão entre 5 e 14 kgf/cm².

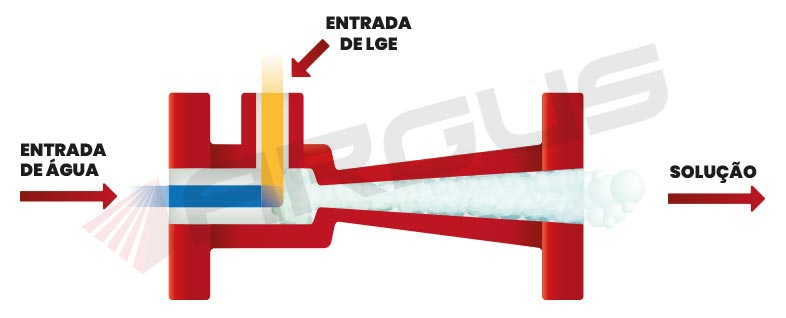

À medida que a água flui através do Venturi (orifício de água) em alta velocidade, uma área de pressão negativa se desenvolve na descarga do Venturi. Essa pressão negativa cria um diferencial de pressão no orifício de dosagem do proporcionador, permitindo assim que a pressão atmosférica impulsione o LGE para o dosador na concentração correta.

Cada modelo de proporcionador de linha Argus tem uma faixa de pressão operacional e para obter um desempenho ideal, a pressão de entrada de água deve ser mantida dentro desta faixa. Pressão maior que a de projeto resultará em uma mistura mais pobre (menor dosagem); pressão menor resultará em mistura mais rica (maior dosagem).

Além da pressão de alimentação de água, os proporcionadores de linha são sensíveis à contra pressão.

A contrapressão é a quantidade de pressão necessária a jusante do proporcionador para descarregar a vazão total da solução de espuma. Isto incluirá a pressão necessária na entrada do(s) dispositivo(s) de descarga (canhões, esguichos, câmaras…), perda de pressão por elevação e perdas de pressão na tubulação. O total permitido de contrapressão no lado de descarga do proporcionadores não pode exceder 65% da pressão de entrada de água. Se a contrapressão exceder 65%, o proporcionador pode não captar o concentrado de espuma ou a solução pode ser pobre (menor dosagem).

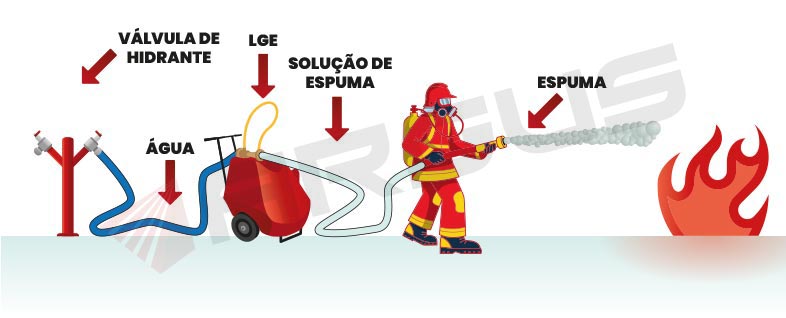

O proporcionador de linha pode ser projetado para uso em sistemas portáteis ou em sistemas fixos. Para aplicações portáteis, o proporcionador é equipado com conexões tipo engate rápido, para montagem das mangueiras (entre linhas).

Nesse tipo de aplicação o LGE é captado de bombonas ou tambores através de um tubo pick-up. O esguicho utilizado deve ter vazão compatível com o proporcionador, cuidado também com a quantidade de mangueiras utilizadas entre a descarga do proporcionador e o esguicho.

Os proporcionadores de linha também podem ser utilizados com montagem em carreta de espuma, conforme exemplo abaixo:

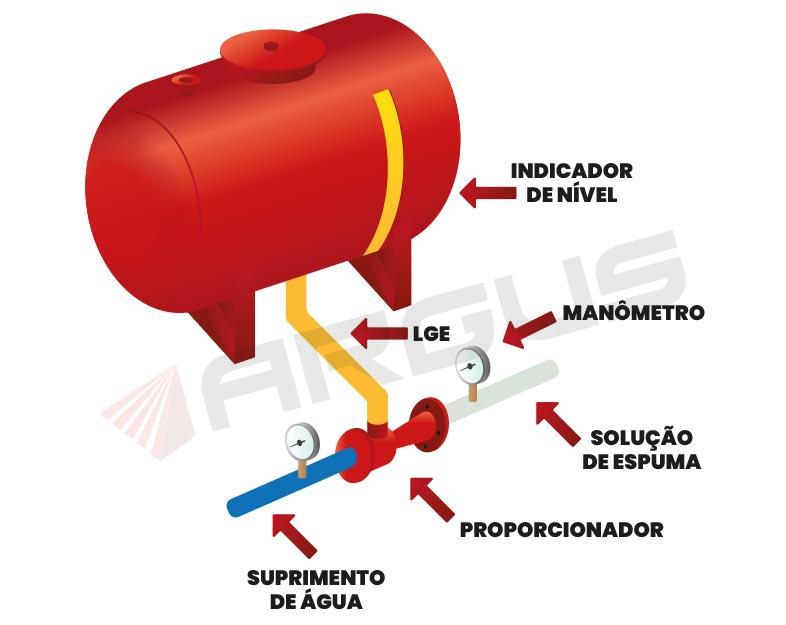

Quando os proporcionadores de linha Argus são usados em sistemas fixos, eles são fornecidos com conexões flangeadas ou roscadas, o LGE é geralmente armazenado em um tanque de instalado permanentemente, com tubulação fixa entre o tanque e a linha do concentrado de espuma do proporcionador de linha.

O proporcionador de linha Argus pode ser montado até uma altura máxima de 1,8 metros acima do fundo do tanque e um mínimo 610 mm de tubulação reta e desobstruída deve ser instalada a montante e a jusante da linha dosadora. Em instalações fixas que utilizem LGE do tipo AFFF-AR (Resistentes a Álcool), o proporcionador de linha Argus deverá ser instalado no nível dofundo do tanque de armazenamento de LGE para que possibilite uma sucção inundada em todos as áreas. Uma válvula de retenção deve ser montada entre o tanque e o proporcionador de linha para evitar possível entrada de água no reservatório.

Os proporcionadores de linha do tipo Venturi não devem ser utilizados em sistemas que requerem uma ampla faixa de vazão, como exemplo podemos citar os sistemas de sprinklers ou sistema com projetores de pequeno orifício, que podem ter obstruções na descarga, gerando assim, em ambos os casos contrapressão e causando falha no proporcionamento.

Com esses cuidados é possível ter um sistema fixo ou portátil de espuma, utilizando proporcionadores de linha, com total confiabilidade.
